Измерение и осмотр сварного соединения (шва) является важным этапом контроля качества и надежности сварных конструкций. Внешний осмотр позволяет обнаружить такие наружные дефекты, как подрезы, незаверенные кратеры, выходящие на поверхность трещины, непровары, наплывы и т.д. Измерители сварных соединений и сварочные шаблоны (шаблоны сварщика) позволяют определить размеры швов, ширину шва, выпуклость, плавность перехода шва к основному металлу, катет шва и т.д.

Мы поставляем универсальные шаблоны сварщика, специализированные измерители сварных швов, сварочные калибры и т.д.

Все шкалы - метрические.

Измерители сварных соединений изготовлены из нержавеющей стали. Поставляются в комплекте с паспортом.

При необходимости, проводится калибровка шаблонов и измерителей в Государственном центре испытаний и сертификации средств измерений с выдачей сертификата калибровки. Калибровка оплачивается дополнительно.

модель	фото	описание
Универсальный измеритель для сварных соединений WG 01		Измеряет: смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, ширину шва, глубину подреза и пр. назначение диапазон, мм погрешность, мм высота шва - Многофункц. указатель - Ползунок 0-20 0-10-0 ± 0,3 ± 0,2 Толщина сварной кромки 0-40 ± 0,2 Зазор 1-3 ± 0,2 Размер углового шва 0°-90° 30’ Подробнее
Универсальный измеритель для сварных соединений WG 1		Позволяет измерять: смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, ширину шва, глубину подреза и пр. рис. функция диапазон, мм разрешение, мм погрешность, мм 1 Использование как линейки 0-40 1 ±0,1 2, 11 Измерение смещения до 20 до 30 1 0,05 ±0,2 ±0,1 3 Измерение угла кромки 90-150° 5° ±1° 4 Измерение величины зазора 0-5 1 ±0,10 5, 6 Измерение угла раскрытия Х-шва 60°; Измерение угла раскрытия Х-шва 70° 60°; 70° 5° ±30’ 7, 8 Измерение высоты стыкового шва; Измерение углового шва до 20 1 ±0,20 9 Измерение высоты углового шва (катет) 0-10 1 ±0,10 10 Измерение ширины шва 0-40 1 ±0,10 12 Измерение глубины подреза 0-20 1 ±0,10 Подробнее
Универсальный измеритель для сварных соединений WG 2		Позволяет измерять: смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, ширину шва, глубину подреза и пр. рис. функция диапазон, мм разрешение, мм погрешность, мм 1 Использование как линейки 0-50 1 ±0,1 2, 11 Измерение смещения 0-15 0-5 1 0,05 ±0,2 ±0,1 3 Измерение угла кромки 80-160° 5° ±1° 4 Измерение величины зазора 0-6 1 ±0,10 5, 6 Измерение угла раскрытия Х-шва 60°; Измерение угла раскрытия Х-шва 70° 60°; 70° 5° ±30’ 7, 8 Измерение высоты стыкового шва; Измерение углового шва 0-15 1 ±0,10 9 Измерение высоты углового шва (катет) 0-10 1 ±0,10 10 Измерение ширины шва 0-60 1 ±0,10 12 Измерение глубины подреза 0-25 1 ±0,10 Подробнее
Измеритель для сварных соединений WG3, «ласточка» (Универсальный шаблон УШЕРОВА-МАРШАКА)		Предназначен для измерения выпуклости сварного шва, угла разделки кромок соединяемых частей угловым и стыковым сварными швами, скоса кромок при подготовке свариваемых соединений деталей, измерения высоты катета углового шва, измерения высоты валика усиления, измерения зазора в соединении при подготовке деталей к сварке. диапазон измерения - 0-20 мм цена деления - 0,01 мм размеры углов - 60 / 70 / 80 / 90 C Подробнее
Цифровой измеритель WG3 Digital (цифровой шаблон Ушерова-Маршака)		Предназначен для измерения выпуклости сварного шва, угла разделки кромок соединяемых частей угловым и стыковым сварными швами, скоса кромок при подготовке свариваемых соединений деталей, измерения высоты катета углового шва, измерения высоты валика усиления, измерения зазора в соединении при подготовке деталей к сварке. диапазон измерения - 0-20 мм цена деления - 0,01 мм питание – одна батарея типа SR 44 (1,55 В) габаритные размеры - 100х64х14 мм размеры углов - 60 / 70 / 80 / 90 C Подробнее
Измеритель для сварных соединений HI-LO (WG4)		предназначен для измерений: - внутренней несоосности - зазора при сборке - угла разделки кромок - высоты короны - катета углового шва Отсчет результатов измерения в миллиметрах и дюймах по соответствующим шкалам на противоположных сторонах измерителя. Имеет шаблон угла 37½°. функция диапазон/ разрешение, мм погрешность, мм Измерение внутренней несоосности 0-30 / 1 ± 0,2 Измерение зазора 1,58 – 2,38 Измерение угла кромки 37½° / 5° ±30’ Измерение высоты короны, катета углового шва 0-30 / 1 ±0,2 Измерение толщины стенки труб, толщины материала 0-40 / 1 ±0,2 Подробнее
Приспособление контроля качества сварки Hi-Lo economy (Q.C. WG) (Шаблон сварщика)		Приспособление используется для измерения относительного положения поверхностей, промежутка между трубами и разными поверхностями. Приспособление состоит из корпуса, 2-х внутренних подвижных зубцов и 2-х подвижных ног, на тонкой ноге нанесена шкала с шагом 1 мм, стопорного винта. Диапазон измерений 0 - 30 мм с шагом 1 мм (риска 1 соответствует 0 мм, риска 4 – 3 мм) Погрешность ±0,15 мм Подробнее
Измеритель для сварных соединений WG5 (аналог УШС-2)		Набор шаблонов для контроля катетов угловых сварных соединений, а так же для измерения выпуклости и вогнутости шва. Диапазон измерений - 3,2 - 25,4 мм Погрешность: ± 0,1 мм / ± 0,005” Кол-во шаблонов – 7 штук Материал – нержавеющая сталь Каждый из шаблонов имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва. Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным.
Универсальный измеритель для сварных соединений WG 6		Позволяет измерять: смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, ширину шва, глубину подреза и пр. функция диапазон, мм разрешение, мм погрешность, мм Линейная шкала 20-0-15 1 ±0,2 Измерение зазора 0,5-3.5 1 ±0,1 Измерение ширины шва 5-30 1 ±0,2 Угол канавки 20-80° 1° ±2° Односторонний угол канавки 117,5-122,5° 1° ±0,5° Углы 45, 55, 60, 65° 1° ±0,5°
Универсальный измеритель размеров сварного шва WG7		Измеритель состоит из двух компонентов: основной пластины и подвижного указателя. Используется для измерения высоты углового шва, высоты стыкового шва, толщины выпуклого и вогнутого углового шва, имеет 4 шкалы: MAX-MIN (высота стыкового шва) - 0-3 мм MAX CONCAVITY(макс. вогнутость) – 0-20 мм MAX CONVEXITY(макс. выпуклость) – 0-20 мм LEG LENGTH (катет углового шва) - 0-20 мм Подробнее
Измеритель Bridge Cam (“CAM TYPE”)		Предназначен для измерений : - вогнутости углового шва - выпуклости шва - катета углового шва - глубины подреза - несоосности/смещения - глубины точечной коррозии, а также для использования как линейки до 60 мм / 2” и измерения угла разделки кромок 0 °- 60 °. функция диапазон, мм разрешение, мм погрешность, мм Линейная шкала 0-60 1 ±0,2 Измерение несоосности поверхностей, смещения, выпуклости шва 0-25 1 ±0,2 Измерение угла кромки 0-60° 5° ±1° Измерение вогнутости шва 0-20 1 ±0,2 Измерение катета углового шва 0-25 1 ±0,2 Измерение глубины подреза 0-25 1 ±0,2 Подробнее
G.A.L. Измеритель параметров углового шва WG8		G.A.L. Измеритель параметров углового шва WG8 имеет 3 шкалы: 2 подвижные, одна стационарная. Размер 87х57 мм Вес 43 гр. функция диапазон, мм разрешение, мм погрешность, мм Измерение углового шва 3-25 0,8 ±0,8 Измерение толщины горла сварного шва 0-26 1,6 ±1,6 Подробнее
Универсальный калибр для сварных швов со считывающим окном WG 9		Предназначен для измерений углового шва: высоты шва, катета углового шва Измеритель изготовлен из нержавеющей стали, состоит из двух деталей: подвижная пластина с тремя нелинейными шкалами и схемами измерений, пластина с окном для считывания. Три нелинейные шкалы: А.В.С. Цена деления 0,1 мм шкала диапазон, мм разрешение, мм погрешность, мм Шкала А 0-20 0,1 ±0,1 Шкала В 0-20 0,1 ±0,1 Шкала С 0-14 0,1 ±0,1 Подробнее
Шаблон для измерения ямок труб WG10		Шаблон состоит из: основной пластины с измерительной шкалой в дюймах с формулами и таблицами, подвижного индикатора с острием. Диапазон измерения глубины - 0-12,7 мм (1/2’’) Цена деления – 1,59 мм (1/16’’) Габаритные размеры – 68,3х133,3х4,8 мм Вес – 227 гр
Универсальный измеритель WG11		Универсальный многофункциональный измеритель WG11 изготовлен из нержавеющей стали и предназначен для измерений высоты заклепок, сварных швов на сосудах высокого давления и трубах, угла кромки, смещения края, вогнутости, выпуклости и кривизны поверхности, глубины ямок. - Габаритный размер: 320x170x15 мм - Сфера применения: используется на поверхностях с криволинейностью радиусом φ400-φ1800, другие параметры не лимитируются: - Основной принцип: длина и высота основного отклонения внутреннего или внешнего диаметра цилиндра является функцией его диаметра. Формула: H=f (φ) Подробнее
Измеритель отклонений сварного шва WG12		Предназначен для измерения: - угла вертикального участка - острой стороны шва - тупой стороны шва Поставляется с калькулятором - сборником математических формул для легкого вычисления значений угла сварного шва, отклонений сварного шва и т.д. Подробнее
Шаблон конусный для контроля отверстий WG13		Шаблон конусный для контроля отверстий WG13 состоит из одной конусной детали, изготовленной из нержавеющей стали. На одной стороне нанесена метрическая шкала, на обратной стороне – дюймовая шкала. Диапазон измеряемых отверстий – 0-15 мм Погрешность - ± 0,1 мм
Шаблон сварщика "V-WAC"		Применяется для визуальной проверки качества сварных швов. Шаблон имеет: Шкала 0 – 24 мм, для измерения линейных размеров, погрешность 0,2 мм Шкала 0 ± 6 мм, для измерения углублений и высоты шва, погрешность 0,2 мм Отверстия 1,5 мм и 3,0 мм, для измерений раковин, погрешность 0,3 мм Подробнее
Шаблон "Mini Sub "		Применяется для измерения горла сварного шва
Карманный измеритель Bridge Cam		Предназначен для измерений : - угол подготовки - избыток наплавленного металла - глубину подреза - глубину коррозии - размер разделки шва - некоаксиальность функция диапазон, мм разрешение, мм погрешность, мм Линейная шкала 0-45 1 ±0,2 Измерение несоосности поверхностей, смещения, выпуклости шва 0-20 1 ±0,2 Измерение угла кромки 0-60° 5° ±1° Измерение короны шва 0-13 1 ±0,2 Измерение катета углового шва 0-20 1 ±0,2 Измерение глубины подреза 0-25 1 ±0,2 Подробнее
Измеритель углов WG14		Измеритель углов до 180°, указатель уровня.

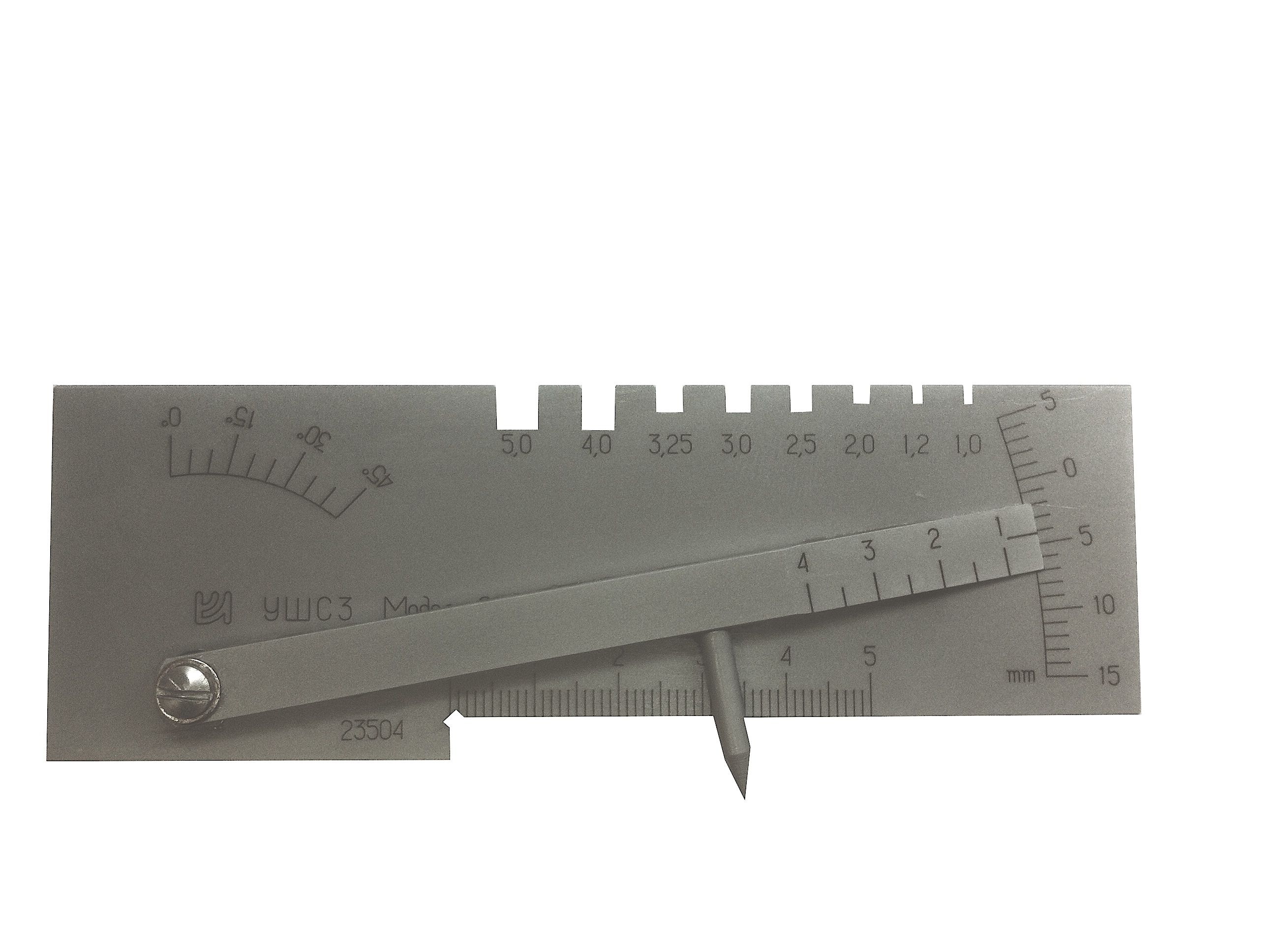

Шаблон сварщика УШС-3		Применяется для визуальной проверки качества сварных швов. Шаблон имеет: Шкала 0 – 24 мм, для измерения линейных размеров, погрешность 0,2 мм Шкала 0 ± 6 мм, для измерения углублений и высоты шва, погрешность 0,2 мм Отверстия 1,5 мм и 3,0 мм, для измерений раковин, погрешность 0,3 мм Подробнее
